Piëzo-element gebruikt om polsslag en slagen aan hals en slaap zichtbaar te maken

Piëzo-elementen kunnen er zo uitzien : een metalen plaatje met daarop bevestigt een schijfje piëzo-keramiek. Een draadje is bevestigt aan het metaal en een draadje aan het piëzo-materiaal. Dit materiaal geeft een spanning af bij buiging, omgekeert buigt het een beetje bij het aanleggen van een spanning. Dit materiaal differentieert, d.w.z. dat het alleen reageert op drukveranderingen.

Deze plaatjes kunnen gesloopt worden uit kristal oor-telefoontjes. Ze kunnen ook besteld worden bij conrad.nl (65ct, minimum bestelling 20 euro).

De plaatjes kunnen bevestigt worden aan de microfoon- of lijn-ingang van een computer of voice-recorder. Het metalen plaatje dient aan de nul (langste connector) van een jack-plug bevestigt te worden.

waarschuwing :

Deze plaatjes zijn nogal vocht-gevoelig en mede i.v.m. de veiligheid moet !! deze opnemer in een plastic zakje geplaatst worden zodat er geen electrisch contact mogelijk is tussen het plaatje en het lichaam.

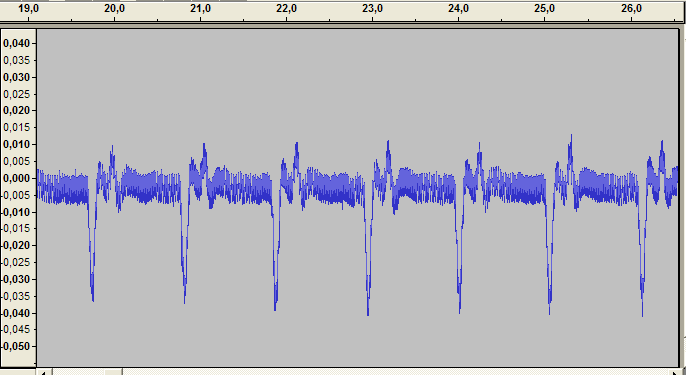

Gemeten op de pols onder de duim wordt het volgend signaal zichtbaar :

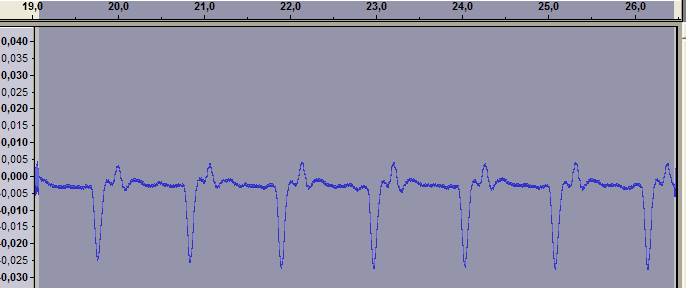

De brom die dit signaal ontsiert kan verwijderd worden met het laag-doorlaat-filter (effecten). Dit filter kan b.v. op 5hz worden ingesteld, eerst kan het best het beeldscherm geselecteerd worden met de muis. Indien nodig kan nog 2 maal (6 db) versterkt worden. Het pols-signaal ziet er dan als volgt uit :

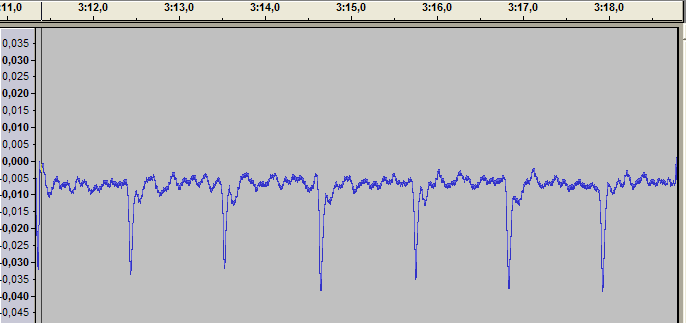

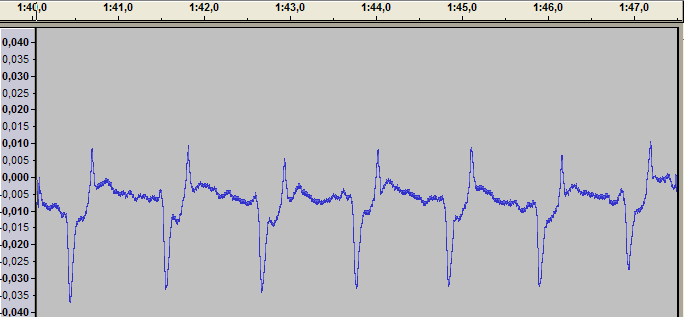

Op dezelfde manier kan het signaal van hals en slaap zichtbaar gemaakt worden :

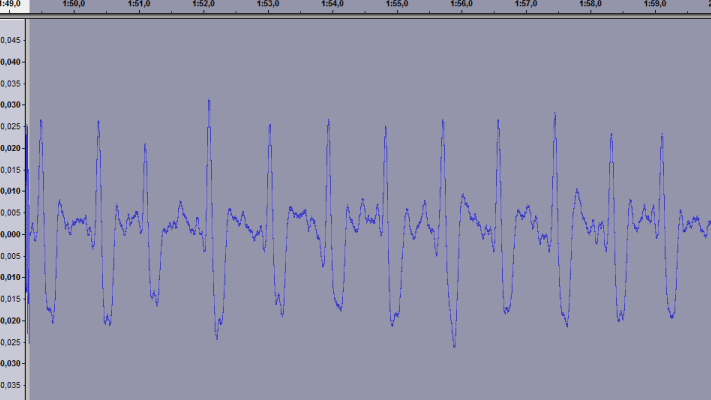

op dezelfde manier kan de hartslag gemeten worden, bij teveel brom de "nul" vastpakken, een dun laagje kleren hoeft geen bezwaar te zijn.
