het meten van "vreemde" spanningen op het 230V net (gemeten met een profoon voice-recorder)

Aan de netspanning worden vele signalen toegevoegd om b.v. de straat-verlichting en dag- en nacht-tarief in en uit te schakelen, zelf kunnen we via het net eigen verlichting inschakelen, babyfoon luisteren, internetten e.d..

Het meten en zichtbaar maken van deze spanningen is niet zo moeilijk, hiervoor zijn een paar weerstanden nodig plus een computer en eventueel een voice-recorder. Waarschuwing : begin er niet aan als je niet precies weet wat je aan het doen bent !! De kans dat je je computer of voice-recorder vernielt is dan groot.

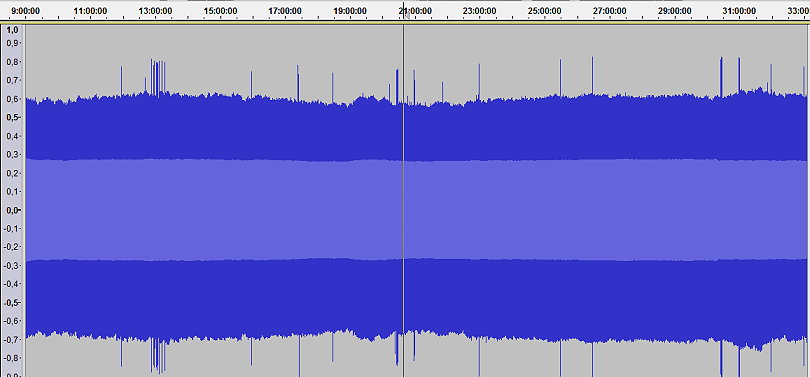

De verzwakte netspanning opgenomen met een voice-recorder gedurende ongeveer 24 uur ziet er dan zo uit :

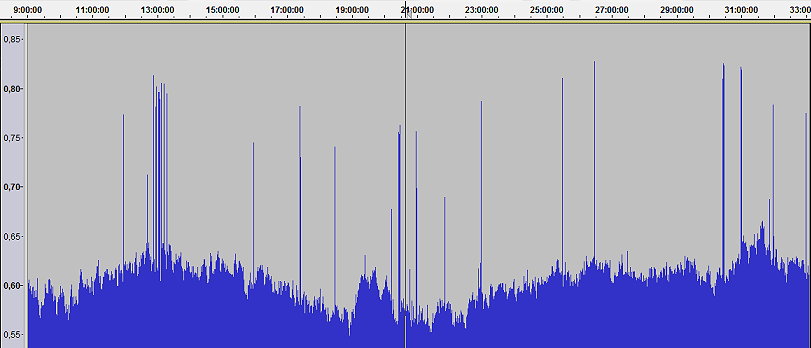

de piekjes aan de boven- en onderkant zijn schakel-pulsen voor b.v. dag- en nachttarief (7 uur, 21 en 23 uur) en straatverlichting, uitvergroot zien deze er zo uit :

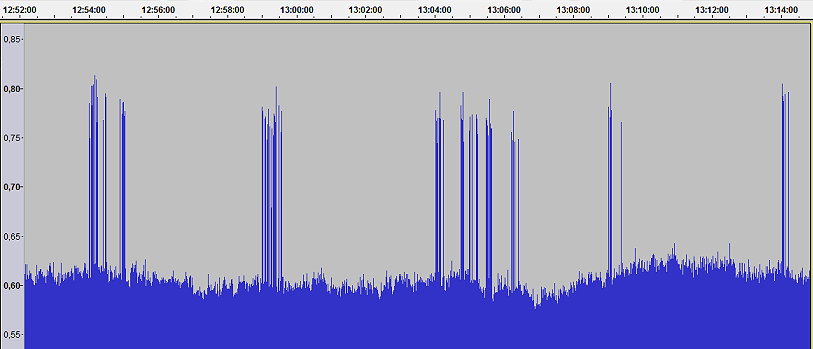

rond 13 uur verschijnen de meeste schakelpulsen :

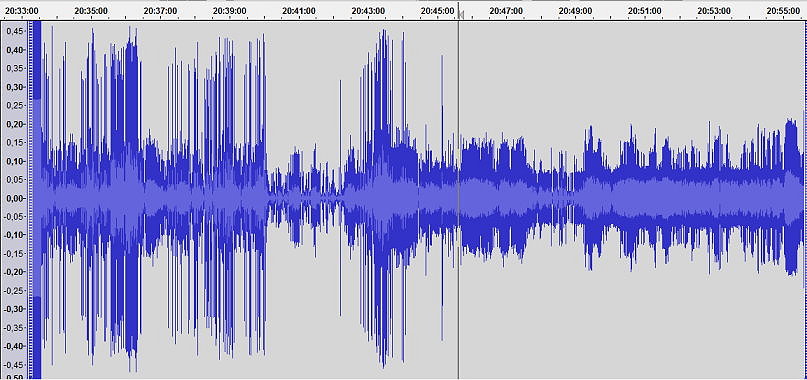

24 uur lang iedere dag zijn op het 230 volt-net toontjes e.d. te zien en te horen door de 50 hz en alle harmonischen weg te filteren met het ruis-filter :

dit is te horen als audionet (mp3, 436 kb, 2 min), (tonen komen niet overeen met de grafiek), een blok als referentie bevat de oneven- en een zaagtand de even harmonischen.

veel toontjes zijn al te horen met een 750 hz high-pass filter.
