electronische hellingshoekmeter

Het electronisch meten van hellingshoeken valt behoorlijk tegen. Er zijn allerlei apparaatjes (trackers) te koop, voor veel geld soms, die aangeven hoogtes en hellingshoeken te kunnen meten. Dit gebeurt meestal met gps en in de handleiding staat dan meteen dat dit niet goed gaat onder bomen of bij grote gebouwen. Hierdoor gaat het bij de normale hellingen meestal erg fout. Om dit te omzeilen zijn er trackers te koop met barometer, uit de luchtdruk kan de hoogte afgeleid worden. Deze hoogte moet dan gedeeld worden door de afstand die in een bepaalde tijd wordt afgelegd om de hellingshoek te weten. Bij een fietscomputertje is die afstand eenvoudig te bepalen uit het aantal omwentelingen van een wiel. Bij een normale tracker wordt die afstand weer berekent uit gps-metingen en dit kan weer goed fout gaan. Om een voldoende nauwkeurigheid te bereiken zal iedere 25 meter of beter een meting gedaan moeten worden.

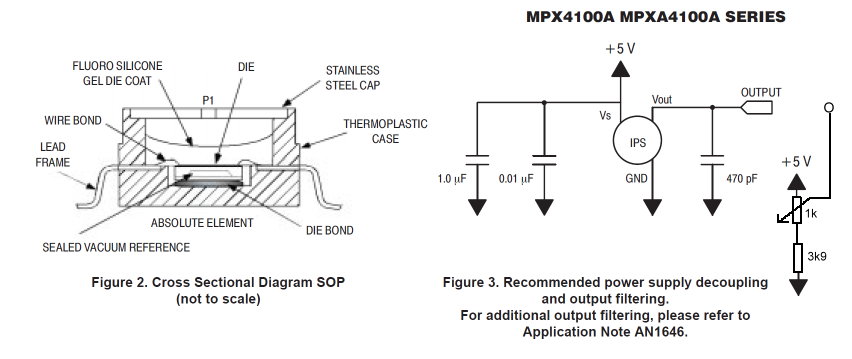

Deze hellingshoekmeter is gebaseerd op de MPX4100A van Motorola en die is te krijgen bij Conrad.

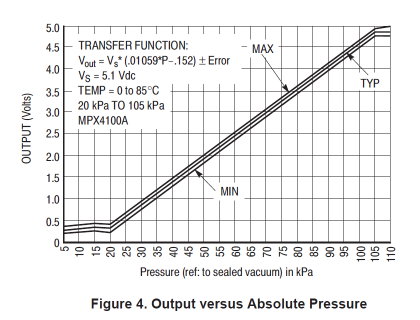

De voedingsspanning hoort in de buurt van 5V te liggen, USB of vier oplaadbare batterijen voldoen goed. De uitgangspanning t.o.v. aarde is een maat voor de luchtdruk en t.o.v. de +5V is dit een maat voor de hoogte. Er komt t.o.v. de plusspanning b.v. 0.496 volt uit. De laatste digit komt dan overeen met ongeveer 1.5 meter hoogteverschil. Als we de beschikking hebben over een 4 digit voltmeter is de laatste digit ongeveer 15 cm. Degenen die gebruik willen maken van het 200 mv meetbereik van een 3 digit meter kunnen de uitgangsspanning meten t.o.v. de weerstandsdeler met potmeter. Met de potmeter kan ingesteld worden op b.v. 0 volt. Bij een gevoeligheid van 15 cm per digit verloopt de meter erg snel als gevolg van normaal druk-verloop dat bij het weer hoort.

De uitgangspanning kunnen we opslaan in het geheugen van b.v. een spanningslogger, een voice-recorder (met een chopper) of een camera. Als we nu de snelheid weten van de meter op het moment van de meting dan kunnen we de hellingshoek berekenen. Het handigst is gewoon met een constante snelheid tegen een heuvel op te rijden en deze snelheid te onthouden, te noteren of met een gps-tracker terug te zoeken.
