het meten en opslaan van langzaam varierende gelijkspanningen

De temperatuur van iets gemeten met een thermokoppel of de lichtsterkte buiten gemeten met een zonnecel leveren gelijkspanningen op, deze spanningen kunnen niet zondermeer opgeslagen worden in een voice-recorder of met behulp van een audacity-oscilloscoop in een computer. Van deze gelijkspanningen moeten wisselspanningen gemaakt worden. Dit is niet zo moeilijk.

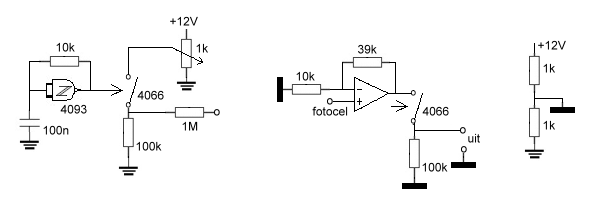

het linkergedeelte van de schema's :

De potmeter van 1k levert een spanning tussen 0 en 12V. Deze spanning wordt met behulp van een analoge schakelaar (4066) en de weerstand van 100k verandert in een wisselspanning. De analoge schakelaar wordt gestuurd door de oscillator met 4093. De ingangsspanning van een voice-recorder of het audio-gedeelte van een computer mag maximaal 1V bedragen, de weerstand van 1M moet hiervoor zorgen. De waarden van de onderdelen mogen allen gewijzigd worden.

het rechtergedeelte van de schema's :

De spanning van een thermokoppel of zonnecel kan veel lager zijn dan 1 Volt, deze spanning zou dus versterkt mogen worden. Deze opamp versterkt 4.9 maal, door wijzigen van de weerstanden kan een andere versterking worden gekozen. Van deze spanning wordt weer een wisselspanning gemaakt die geschikt is voor opslag in een voice-recorder of computer. Bij dit schema wel oppassen met de "nullen", er is een voeding-nul en een opamp-nul. De opamp-nul is de halve voedingsspanning. Ook hier mogen de waarden van de onderdelen gewijzigd worden.
